測試原理 / Test Principle Main Function

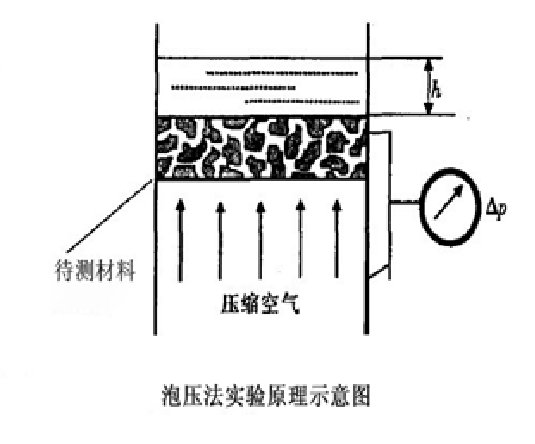

 | ◆ 氣液排驅（泡壓法）：給膜兩側施加壓力差，克服膜孔道內的浸潤液的表面張力，驅動浸潤液通過孔道，依此獲得膜類材料 的通孔孔喉的孔徑數據，同時該方法也是ASTM薄膜測定的標準方法。 |
◆ 例：以某種膜材料為例，將膜用可與其浸潤的液體充分潤濕，由于表面張力的存在，浸潤液將被束縛在膜的孔隙內；給膜的 一側加以逐漸增大的氣體壓強，當氣體壓強達到大于某孔徑內浸潤液的表面張力產生的壓強時，該孔徑中的浸潤液將被氣體 推出；由于孔徑越小，表面張力產生的壓強越高，所以要推出其中的浸潤液所需施加的氣體壓強也越高；同樣，可知，孔徑 **的孔內的浸潤液將首先會被推出，使氣體透過，然后隨著壓力的升高，孔徑由大到小，孔中的浸潤液依次被推出，使氣 體透過，直至全部的孔被打開，達到與干膜相同的透過率。 | |
 | ◆ 液液驅替法：將待測濾材采用與其完全浸潤的浸潤液浸潤后，采用與該浸潤液不相溶的液體作為驅替液，將浸潤液驅替出通孔 孔道，可通過液體流量、壓力數據，根據 Washburn 公式，獲得該濾材的孔徑數據。由于液液的界面張力遠小于氣液界面張力， 所以，相比氣液驅替法（泡壓法），液液驅替法可以測試更小孔徑的濾材。 |
| ◆ 孔徑和壓力的關系如Washburn公式： D=4γCosθ/p 公式中：D=孔隙直徑；γ=液體的表面張力 ；θ=接觸角；p=壓差 | |
| ◆ 孔徑分布的流量百分比： f(D) = - d[Fw/Fd)x100]/dD 公式中：Fw=濕樣品流量；Fd=干樣品流量 |
應用范圍 / Scope of application
濾膜、纖維膜、濾芯、電池隔膜、織物、無紡布、紙張、陶瓷、燒結金屬、巖石、混凝土等材料的通孔的孔喉測試。
測試功能 / Test function
| ◆ 泡點壓力 | ◆ 濕膜流量-壓力曲線（濕式曲線） |
| ◆ 泡點孔徑（**孔徑） | ◆ 干膜流量-圧力曲線（干式曲線） |
| ◆ *小孔徑 | ◆ 氣體滲透率 |
| ◆ 平均孔徑 | ◆ 氣體通量 |
| ◆ *可幾孔徑 | ◆ 完整性評價 |
| ◆ 孔徑分布 | ◆ 纖維膜破裂壓 |
| ◆ 液體滲透率（液液法功能） | |
| ◆ 液體通量（液液法功能） |
儀器標準 / Instrument Standard
GB/T 32361-2015 | 分離膜孔徑測試方法 泡點和平均流量法 |
ASTM D6767-02 | 用毛管流測定土工織物開孔特征方法 |
ASTM F316-03 | 通過起泡點和平均流動孔試驗描述膜過濾器的孔大小特征的試驗方法 |
ASTM E1288-99 ASTM C-522 ASTM D-726 ASTM D-6539 | 測量氣體透過樣品的透過率 |
ASTME1294-89 (1999) | 用自動液體孔率計檢驗薄膜過濾器的孔徑特性的測試方法 |
BS 7591 -4 : 1993 | 材料的孔隙度和孔隙尺寸。第 4 部分-去水評定法 |
BS 3321-1986 | 織物的等效孔徑測量方法(氣泡壓力試驗) |
BS EN240003: 1993 | 多孔性燒結金屬材料.氣泡試驗孔隙尺寸的測定 |
HY/T 051-1999 | 中空纖維微孔濾膜測試方法（在膜技術標準匯編里面） |
HY/T 064-2002 | 管式陶瓷微孔濾膜測試方法（在膜技術標準匯編里面） |
HY/T20061-2002 | 中空纖維微濾膜組件 |
GB/T 14041.1-2007 | 液壓傳動濾芯結構完整性的驗證和初始冒泡點的確定 |
GB/T 24219-2009 | 機織過濾布泡點孔徑的測定 |
GB-T2679.14-1996 | 過濾紙和紙板**孔徑的測定 |
ISO 2942-2004 | 液壓傳動--濾芯--結構完整性檢驗和**起泡點的測定 |
DIN ISO 4003-1990 | 滲透性燒結金屬;用氣泡試驗測定孔徑尺寸 |
DIN 58355-2-2005 | 膜式過濾器.第 2 部分:起泡點的檢驗 |
JISK 3832-1900 | 膜式濾器的起泡點試驗方法 |
技術參數 / Technical Parameter
◆ 孔徑測試范圍：0.02-500um（氣液法）；5-500nm（液液法）
◆ 多樣品池設計針對不同尺寸樣品，特殊樣品可單獨設計；
◆ 具有全自動真空助潤裝置，可大大加速浸潤時間，提高測試效率50%以上；
◆ 根據待測樣品不同，多種浸潤液體可選(專用浸潤液Porofil或其他浸潤液)；
◆ 高精度雙流量傳感器，流量分段測量，量程互補，自動切換；
◆ 高精度雙壓力傳感器，分段壓力測試，程序自動判斷，自動切換；
◆ 全不銹鋼管路，金屬硬密封，密封性好，耐壓高，耐腐蝕；
◆ 全程自動化智能化運行，無需人工值守，親和的真人語音操作提示；
◆ 詳盡的儀器運行日志顯示與記錄，可精確到秒，全程實驗記錄可追溯
技術優勢 / Technical Advantages

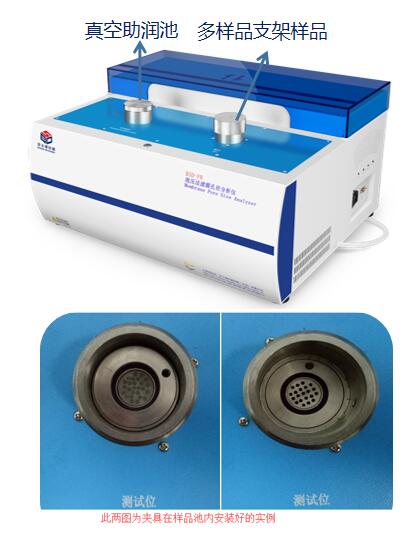

 | ◆ 真空助潤裝置：貝士德**的與主機一體化的全自動真空助潤裝置，快速開合結構，對于難浸潤的材料，可采用真空助潤，能夠快速、高效的浸潤樣品，提高浸潤效率，方便操作。 專利名稱：具有真空助潤裝置的泡壓法孔徑分析儀 專利號：ZL 201420148359.9 |
| ◆ 多樣品支架選擇：可適應多種尺寸及類型樣品池，可測試不同直徑的薄膜，無需多個樣品池，即單個樣品池既可以測試圓形的膜，又可測試中空纖維膜；專利名稱：具有可適應多種樣品尺寸的樣品池的泡壓法孔徑分析儀 專利號：ZL201420148785.2 | |

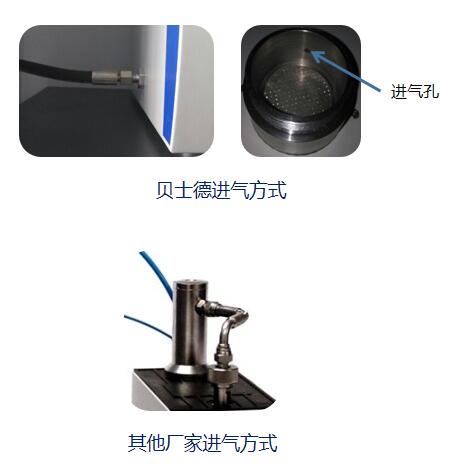

 | ◆ 貝士德進氣方式：內置式側壁進氣，采用內置的進氣系統，實驗氣體沿設置在樣品池側壁上的進氣孔道延伸至樣品池的頂部，從樣品池的上方向樣品膜加壓，氣體從樣品池側壁進氣，方便安裝和拆卸，保證儀器氣密性。 |
| ◆ 其他廠家進氣方式：外置式頂部進氣，外置式頂部進氣管的樣品池結構，由于外部部件較多且復雜，導致使用不方便和氣密性差的問題。 | |
| |
| ◆ 壓力傳感器（美國精良電子）： 雙壓力傳感器，量程：0-1bar；0-40bar， 精度：±0.05mbar | |
| ◆ 流量傳感器（美國霍尼韋爾）：雙流量傳感器，量程：0-1L/min；0-200L/min， 精度：±0.1ml/min | |
| ◆ 稱重天平（德國賽多利斯）：BSD-PBL使用，量程：0-2100g， 精度：±0.01g | |

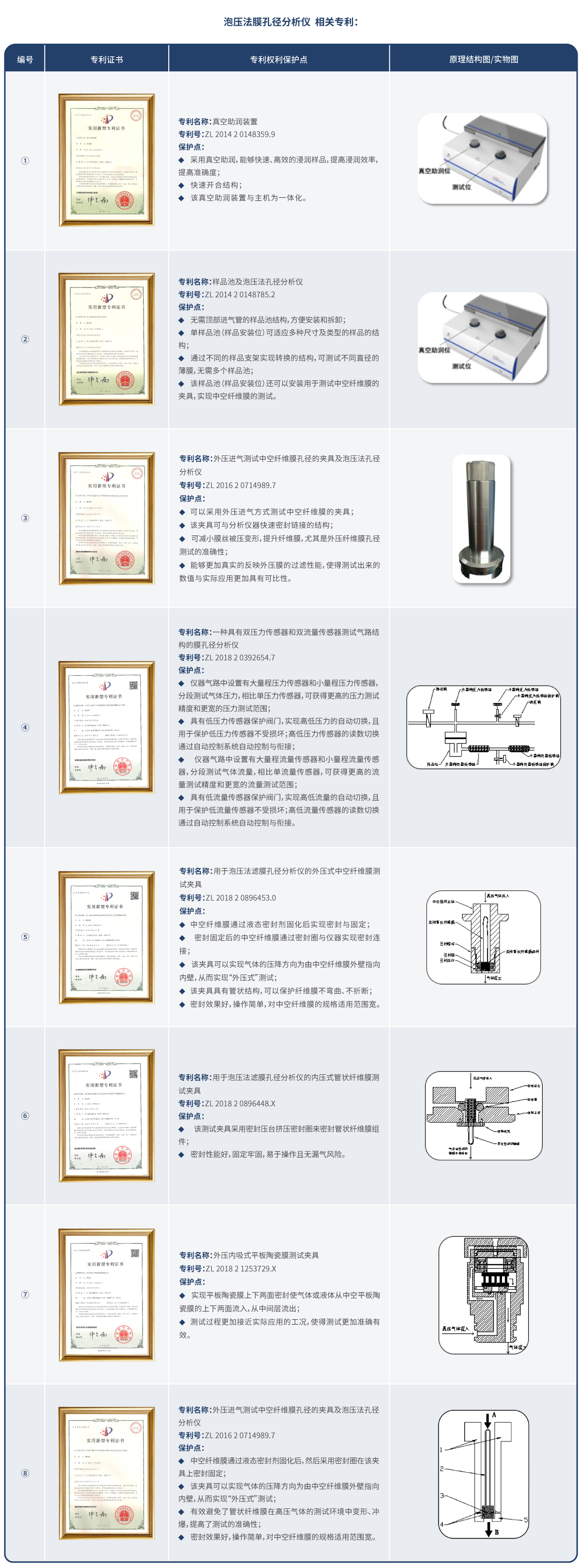

核心專利 / Core Patent

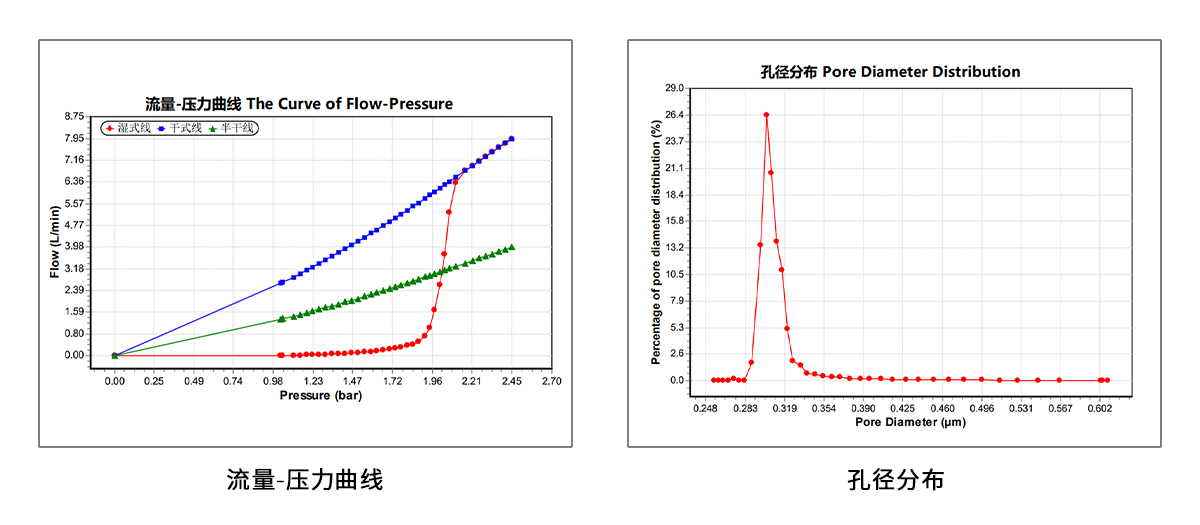

數據報告 / Data Report
